日本酸素株式会社（本社：東京都品川区、代表取締役社長：永田 研二）は、溶接中に発生するスパッタを画像処理技術及び画像解析技術により、自動検出・計数する「サンアーク スパッタカウンター」（以下、本システム）に、新たにサイズ分類機能を追加しました。本システムは、専用カメラで撮影した溶接映像からスパッタを自動検出・計数し、その発生数をリアルタイムに評価できます。これまでシールドガス、ワイヤ、溶接条件などの比較評価に活用されており、溶接品質の改善や条件最適化を支援します。今後も当社は、画像解析技術を活用した溶接評価ソリューションの機能拡充を進め、品質向上、生産性向上、および環境負荷低減に貢献します。

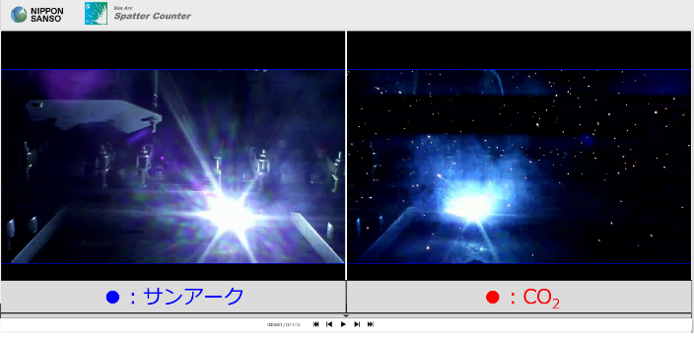

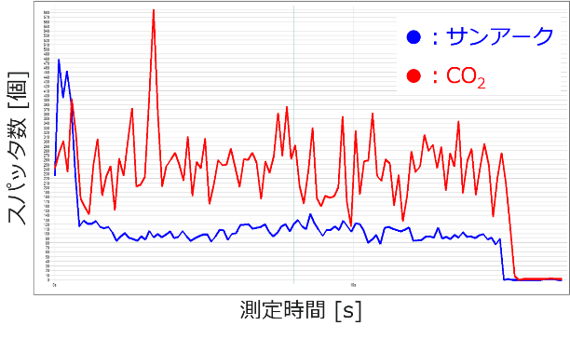

図1.「サンアーク スパッタカウンター」によるスパッタ計数結果の例

1.アップデート概要
　今回のアップデートでは、画像中で検出したスパッタ像のサイズ情報を利用してスパッタをサイズ別に分類し、サイズ区分ごとの発生数及び平均サイズを表示します。これにより、従来のスパッタ発生数評価に加え、スパッタサイズ分布の観点から発生傾向をより詳細に評価することが可能となり、溶接品質向上や条件最適化に貢献します。
　併せて、データ・ファイル一括保存機能（形式：MP4、CSV、SPVに対応）、言語切替機能（日本語・英語）、録画終了トリガー機能を追加し、操作性および利便性を向上しました。なお、本機能で表示するサイズは画像中で検出されたスパッタ像の大きさに基づく相対指標であり、実際の粒径を測定するものではありません。同一撮影条件下において、スパッタ発生傾向を相対的かつ定量的に比較評価することを可能とします。

2.機能特長
①スパッタサイズ別検出機能 　
　最大5段階のサイズ区分ごとに、測定終了までの累積スパッタ発生数を表示します。時系列表示機能と併用することで、発生量だけでなくサイズ分布の観点からもスパッタの発生傾向を評価できます。図 2に示すように、異なる条件におけるスパッタサイズ分布の違いを比較できるため、お客様自身で報告書や評価資料の作成に活用することを可能とします。

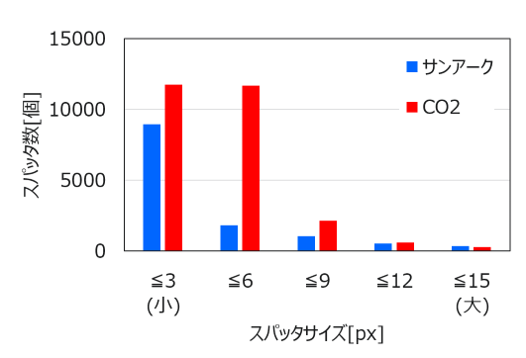

図2. スパッタサイズ分布比較
